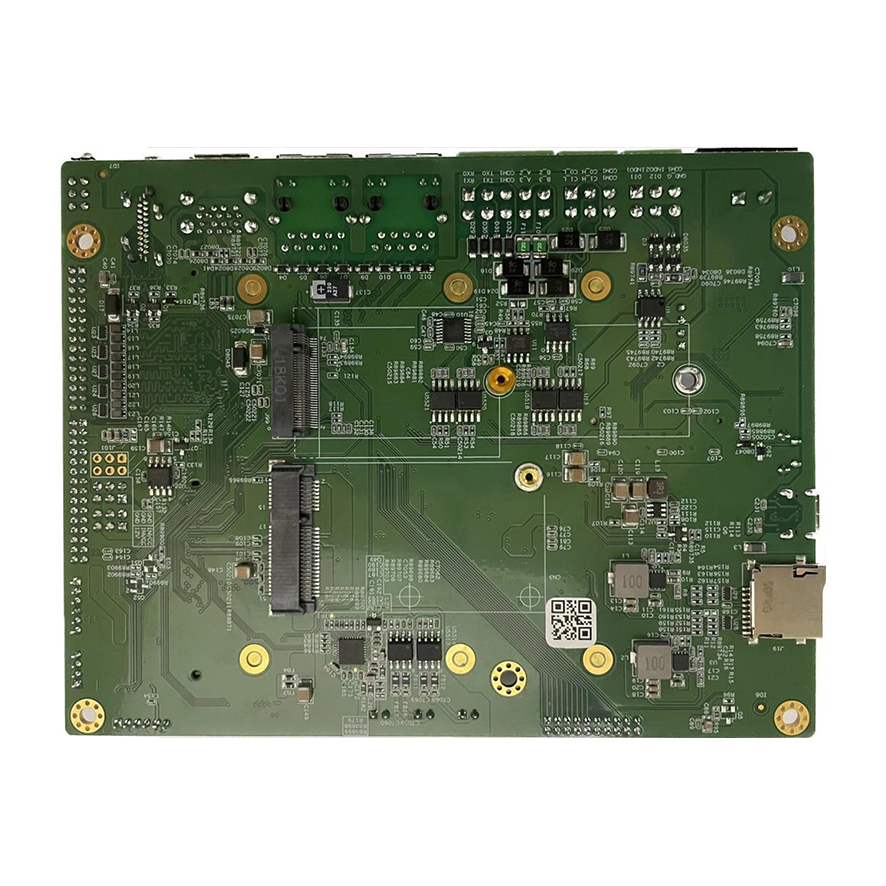

WEB-S242X
? “精靈”系列核心板的配套底板
? 具有超強兼容性，可兼容精靈系列全部核心板（WEC-Sxxxx）
? 支持mPCIe、M.2接口的SSD，支持TF卡存儲
? 2路千兆以太網
? 2路RS232，2路RS485，2路CAN
? 2路DI，2路DO
? 2路USB 3.0，1路HDMI
? 內置多路擴展接口，具有超強擴展性能
? “精靈”系列核心板的配套底板
? 具有超強兼容性，可兼容精靈系列全部核心板（WEC-Sxxxx）
? 支持mPCIe、M.2接口的SSD，支持TF卡存儲
? 2路千兆以太網
? 2路RS232，2路RS485，2路CAN
? 2路DI，2路DO
? 2路USB 3.0，1路HDMI
? 內置多路擴展接口，具有超強擴展性能
? “精靈”系列核心板的配套底板
? 具有超強兼容性，可兼容精靈系列全部核心板（WEC-Sxxxx）
? 支持mPCIe、M.2接口的SSD，支持TF卡存儲
? 2路千兆以太網
? 2路RS232，2路RS485，2路CAN
? 2路DI，2路DO
? 2路USB 3.0，1路HDMI
? 內置多路擴展接口，具有超強擴展性能
產品型號 | WEB-S242X | |
存儲 | SSD | 1路Mini PCIe接口，支持SATA 3.0 SSD |
1路M.2 M-Key & B-key PCIe 3.0，支持 2242/2280 NVMe SSD | ||
SD卡 | 1路TF卡槽 | |
顯示 | HDMI | 1路HDMI 2.0 Type-A |
eDP | 1 路單通道4線eDP | |
LVDS | 2 路4通道 24-bit LVDS | |
MIPI-DSI | 單通道輸出，且與LVDS插件復用 | |
網絡 | 以太網 | 2路千兆以太網，10/100/1000Mbps，RJ45接口 |
4G/5G | 支持mini PCIe/USB 4G模組，1路Micro SIM卡槽 | |
WIFI | WIFI 2.4G | |
藍牙 | Bluetooth 4.2 | |
I/O | USB | 2 路USB 3.0，Type A；1路USB type C，debug口；內置2路USB 2.0 |
COM | 2路帶絕緣的RS232，2路帶絕緣的RS485 | |
CAN | 2路CAN | |
DI | 2路DI | |
DO | 2路DO | |
高速IO | 1個40 Pin連接器，支持33路高速IO | |
GPIO | 6路GPIO | |
SPI | 1路SPI | |
UART | 1路UART | |
I2C | 1路I2C | |
PWM | 2 路PWM | |
PCIe | 4路PCIe 2.0 ×1，或者1路PCIe 3.0和2路PCIe 2.0 | |
SATA | 1路mPCIe接口，支持SATA 3.0 SSD | |
音頻 | 2路LR Line-Out；1路MIC，2in1 3.5mm Jack | |
揚聲器 | 1路Loudspeaker，最大5W 2Ω(THD≤10%） | |
電源 | 輸入電源 | 直流輸入，9~12V， DC-Jack (5.08-2P) |
環境 | 工作溫度 | 0 ~ 60℃ |
存儲溫度 | -40 ~85℃ | |
工作濕度 | 0%~95% @40℃，無凝結 | |
存儲濕度 | 0%~95% @60℃，無凝結 | |
機械性能 | 外形尺寸 | 152.5mm×118mm |
