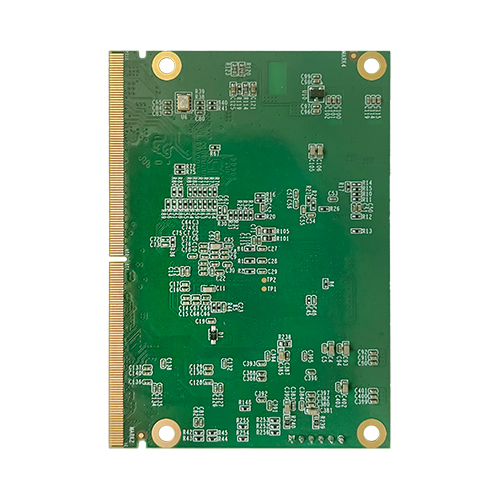

WEC-SMX6UL
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 采用NXP i. MX 6ULL處理器，ARM Cortex-A7
? 支持DDR3L內存，512MB
? 支持eMMC、SD卡存儲
? 支持2路百兆以太網，10/100Mbps自適應
? 支持2路USB 2.0
? 支持6路UART、2路CAN；支持19路GPIO
? 集成FPGA芯片，提供33路高速IO
? 屬于“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容
? 采用NXP i. MX 6ULL處理器，ARM Cortex-A7
? 支持DDR3L內存，512MB
? 支持eMMC、SD卡存儲
? 支持2路百兆以太網，10/100Mbps自適應
? 支持2路USB 2.0
? 支持6路UART、2路CAN；支持19路GPIO
? 集成FPGA芯片，提供33路高速IO
本產品屬于杭州研智科技有限公司“精靈”系列核心板，具有超強兼容性，與精靈系列其它核心板相互兼容。
采用NXP i. MX 6ULL處理器，ARM Cortex-A7；支持DDR3L內存，512MB，支持eMMC、SD卡存儲；支持2路百兆以太網，10/100Mbps自適應；支持2路USB 2.0；支持6路UART、2路CAN；支持19路GPIO；集成FPGA芯片，提供33路高速IO。
▇ 精靈系列核心板產品特點：
? 跨平臺兼容： 精靈系列核心板兼容x86、ARM架構多個處理器平臺
? 接口兼容： 精靈系列核心板均采用MXM接口
? 信號兼容：精靈系列核心板均按照統一的規則對管腳信號進行定義
? 提供高速IO： 精靈系列核心板集成了FPGA芯片，可提供30+路高速IO
同一塊底板可以適配全部精靈系列核心板。
產品型號 | WEC-SMX6UL | |
處理器 | CPU | i.MX 6ULL，MCIMX6Y2CVM08AB |
核心 | ARM Cortex-A7 | |
主頻 | 800MHz | |
LLC | L2 Cache 128 KB | |
CPU TDP | 4W | |
內存 | 類型 | DDR3L |
容量 | 512MB | |
存儲 | eMMC | 4/8GB |
SD卡 | 支持1路卡槽 | |
顯示 | LVDS | 1路單通道4線18/24-bit LVDS, 支持1366×768分辨率 |
以太網 | 控制器 | RTL8201F |
速度 | 10/100 Mbps | |
數量 | 2路 | |
I/O | USB | 2路USB 2.0 |
UART | 6路 | |
CAN | 2路 | |
GPIO | 19路 | |
高速IO | 33路，由集成的FPGA芯片提供 | |
SPI | 1路 | |
PWM | 2路 | |
I2C | 1路 | |
I2S | 1路 | |
SD | 1路 | |
操作系統 | OS | linux |
電源 | 類型 | DC |
輸入電壓 | 9-12 V | |
環境 | 工作溫度 | 常規：-20 ~ 60 °C，工業級：-40 ~ 85 °C |
存儲溫度 | -40 ~ 85 °C | |
工作濕度 | 10-95% @40℃，無冷凝 | |
存儲濕度 | 0-95% @60℃，無冷凝 | |
機械性能 | 外形尺寸 | 82mm×58mm |
